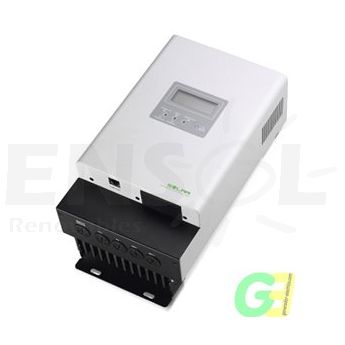

Voltronic SCC-60 MPPT 60A

Fabuloso y sencillo seguidor del punto máximo de poténcia MPPT de Voltronic; el SCC60-MPPT.

El controlador de carga solar Voltronic SCC-60MPPT es un dispositivo diseñado para gestionar la carga de baterías en sistemas fotovoltaicos, optimizando la eficiencia mediante la tecnología de seguimiento del punto de máxima potencia (MPPT).

Características principales:

• Tecnología MPPT: Maximiza la eficiencia de la conversión de energía solar, adaptándose a las condiciones cambiantes de irradiación y temperatura.

• Compatibilidad de voltaje: Compatible con sistemas de 12V, 24V o 48V, adaptándose a diversas configuraciones de baterías.

• Carga en tres etapas: Utiliza un proceso de carga en tres etapas (bulk, absorción y flotante) para optimizar el rendimiento y la vida útil de las baterías.

• Corriente de carga máxima: Ofrece una corriente de carga máxima de hasta 60A, permitiendo una carga rápida y eficiente de las baterías.

• Alta eficiencia: Alcanza una eficiencia de hasta el 98%, minimizando las pérdidas de energía durante la conversión.

• Protección contra sobrecarga y sobrecarga: Incluye mecanismos de protección para evitar daños a las baterías y al sistema en general.

• Pantalla LCD multifuncional: Proporciona información detallada sobre el estado del sistema, incluyendo potencia solar, nivel de carga, voltaje de batería, corriente de carga y condiciones de fallo.

• Protección contra inversión de polaridad: Protege tanto el panel solar como la batería contra conexiones incorrectas.

Especificaciones técnicas:

• Rango de voltaje de entrada MPPT: 15V37V para sistemas de 12V; 30V66V para sistemas de 24V; 45V88V para sistemas de 36V; 60V115V para sistemas de 48V.

• Voltaje máximo de circuito abierto del panel solar: 50V para sistemas de 12V; 75V para sistemas de 24V; 98V para sistemas de 36V; 145V para sistemas de 48V.

• Potencia máxima del panel solar: 300W para sistemas de 12V; 600W para sistemas de 24V; 850W para sistemas de 36V; 3200W para sistemas de 48V.

• Corriente máxima de carga: 25A para sistemas de 12V; 25A para sistemas de 24V; 20A para sistemas de 36V; 60A para sistemas de 48V.

• Dimensiones: 135 x 170 x 57.5 mm para modelos de 300W y 600W; 220 x 170 x 57.5 mm para modelos de 850W; 315 x 165 x 128 mm para modelos de 3KW.

• Peso: 0.92 kg para modelos de 300W; 1.85 kg para modelos de 600W y 850W; 4.5 kg para modelos de 3KW.

Este controlador es adecuado para una variedad de aplicaciones, desde sistemas domésticos hasta instalaciones comerciales, ofreciendo una gestión eficiente y segura de la energía solar.

Hay que tener en cuenta los siguientes parámetros:

• Tensión en el campo fotovoltaico en "abierto" (VOC, por sus siglas en ingles, Voltage Open Circuit)
• La máxima potencia de la suma de los paneles.
• Las cadenas (o strings) de paneles tienen que ser identicas

La mayoría de los reguladores MPPT funcionan entre voltajes máximos (suma de paneles en una cadena, o suma de VOC) que no puede sobrepasar los 100-150-600o 800Vdc según modelos. Como el VOC de 150V es el más comun lo vamos a usar como referencia. La suma de voltios de los paneles en un solo string en el campo fotovoltaico no podrá superar dicho VOC bajo ningún concepto.

Es importante tener en cuenta que los voltajes con dias de temperaturas muy bajas pero soleados puede aumentar varios voltios, siobre todo a primeras horas de la mañana, con la salida del sol y que el panel esté aun frío. Durante un tiempo la placa aunque produzca poca energía, tiene el voltaje cercano al VOC.

Ejemplo un panel Amerisolar de 280w y 60 células con tensión VOC de 38,6 V podría llegar hasta unos 41 voltios a primeras horas de la mañana en un día de invierno con temperaturas bajo cero.

Los amperios que soporta el regulador (A) la obtenemos dividiendo los vátios totales (W) de paneles instalados por la tensión de la batería. De ahi que los amperajes son mucho mas altos en equipos de 12V que en 24V y tan solo una 4ª parte en instalaciones de 48V, pudiendo soportar por eso el mismo regulador 4 veces MAS potencia en una instalacion con baterias a 48V que en 12V.

Si utilizamos como ejemplo los paneles mencionados en una instalación con baterías/acumuladores a 24 V y 3 paneles de 280W obtendríamos lo siguiente:  280W  x 3 paneles = 840W en total
840W/24V = 35 Amperios. Cualquier regulador MPPT de más de 35A; En este caso podemos utilizar un regulador MPPT de 35A o más.

Si se instalara la misma cantidad de placas en una instalación de 12V el regulador MPPT tendria que poder soportar un mínimo de 70A, y si fuese a 48V, tan solo 17,5A. De ahi que instalacuones grandes suelen trabajar a voltajes DC más altos, ya que reduce considerablemente las intensidades y secciones de cable con los que hay que trabajar.

Para evitar sobrepasar los voltajes máximos a la hora de configurar las cadenas de paneles, se conectan paneles en serie y despues en paralelo, con la condicion de que son siempre los mismos paneles y la misma cantidad por cadena. en nuestro anterior ejemplo se conectarían las 3 en serie.

Si quisieramos añadir 1 panel más, conectaríamos los paneles de la siguiente manera:  2 cadenas en paralelo de 2 paneles en serie. Asi nunca sobrepasaríamos los 150VOC ya que limitamos la tensión de trabajo a unos 80-85 V en el peor de los casos. 5 paneles no sería factible, pero 6 paneles si; serian 2 cadenas e 3 paneles en serie cada uno alcanzando un voltaje máximo de unos 130-135VOC tambien en el peor de los casos.
