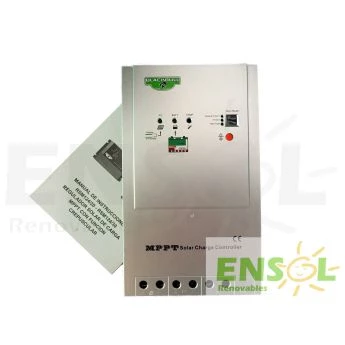

BlackBull MPPT 30A

175,45 €
Impuestos incluidos

Económico regulador BlackBull MPPT de 30A. Permite hasta 150V de entrada para cargar bancos de 12 y 24V

Cantidad

  • Sitio 100% securizado  mediante certificado SSL y adherido a Confianza Online. Sitio 100% securizado mediante certificado SSL y adherido a Confianza Online.
  • Tiempo de entrega de 1 (MRW) a 5 (Rhenus) días laborables para productos en stock o desde la recepción del pago mediante transferencia bancaria, Paypal y tarjeta de crédito. Tiempo de entrega de 1 (MRW) a 5 (Rhenus) días laborables para productos en stock o desde la recepción del pago mediante transferencia bancaria, Paypal y tarjeta de crédito.

Económico regulador BlackBull MPPT de 30A.

Es una apuesta segura y muy atractiva para instalaciones solares de hasta 360W (12V) y 720W (24V).

Apto para cargar bancos de baterías de 12 y 24V, elevando las prestaciones del equipo y paneles al máximo.

  • Componentes electrónicos SMD, tecnología de la más avanzada y un funcionamiento completamente automático lo hacen de lo más adecuado para su sistema solar, aumentando las prestaciones y alargando la vida de su batería.
  • Permite usar paneles de conexion a red para instalaciones solares aisladas, además de hacer posible utilizar paneles de 24V para una instalacion a 12.
  • Permite hasta 150V en fotovoltaica (circuito abierto Voc) de entrada para cargar baterías a 12 o 24V.
  • Opcionalmente puede programarse para que reconozca automáticomente dia/noche con un temporizador programable desde 1 a 15 horas.
  • Curvas de carga específicas para Gel, sellado y plomo/ácido, sin ecualizacion para baterias de Gel, y con 2 horas de ecualizacion para sellado o plomo/ácido
  • Protecciones electronicas de todo tipo



Especificaciones técnicas:

  • Voltaje de entrada solar máxima: 150Voc DC
  • Voltaje nominal: 12/24V autoseleccionable
  • Voltaje máximo de bateria: 16/32V
  • Corriente nominal de carga: 30A
  • Autoconsumo: <10mA (24V)
  • Coeficiente de compensacion por temperatura: 30mVºC (12V). Referencia 25ºC
  • Terminales de cableado: hasta 25mm

Funcion crepuscular:

Voltajes de referencia para encendido/apagado:

  • Noche: 5/10V (12/24V)
  • Dia: 6/12V (12/24V)

Medidas (mm):

alto x ancho x profundo: 242x169x91

Peso: 2 Kgs

¿Como calculo el regulador MPPT necesario para mi instalación?

Intentamos explicarlo de la forma más sencilla. De todos modos, contacte con nosotros para cualquier duda que tenga.

Hay que tener en cuenta los siguientes parámetros:

  • Tensión en el campo fotovoltaico en "abierto" (VOC, por sus siglas en ingles, Voltage Open Circuit)
  • La máxima potencia de la suma de los paneles.
  • Las cadenas (o strings) de paneles tienen que ser identicas

La mayoría de los reguladores MPPT funcionan entre voltajes máximos (suma de paneles en una cadena, o suma de VOC) que no puede sobrepasar los 100-150-600o 800Vdc según modelos. Como el VOC de 150V es el más comun lo vamos a usar como referencia. La suma de voltios de los paneles en un solo string en el campo fotovoltaico no podrá superar dicho VOC bajo ningún concepto.

Es importante tener en cuenta que los voltajes con dias de temperaturas muy bajas pero soleados puede aumentar varios voltios, siobre todo a primeras horas de la mañana, con la salida del sol y que el panel esté aun frío. Durante un tiempo la placa aunque produzca poca energía, tiene el voltaje cercano al VOC.

Ejemplo un panel Amerisolar de 280w y 60 células con tensión VOC de 38,6 V podría llegar hasta unos 41 voltios a primeras horas de la mañana en un día de invierno con temperaturas bajo cero.

Los amperios que soporta el regulador (A) la obtenemos dividiendo los vátios totales (W) de paneles instalados por la tensión de la batería. De ahi que los amperajes son mucho mas altos en equipos de 12V que en 24V y tan solo una 4ª parte en instalaciones de 48V, pudiendo soportar por eso el mismo regulador 4 veces MAS potencia en una instalacion con baterias a 48V que en 12V.

Si utilizamos como ejemplo los paneles mencionados en una instalación con baterías/acumuladores a 24 V y 3 paneles de 280W obtendríamos lo siguiente:  280W  x 3 paneles = 840W en total
840W/24V = 35 Amperios. Cualquier regulador MPPT de más de 35A; En este caso podemos utilizar un regulador MPPT de 35A o más.

Si se instalara la misma cantidad de placas en una instalación de 12V el regulador MPPT tendria que poder soportar un mínimo de 70A, y si fuese a 48V, tan solo 17,5A. De ahi que instalacuones grandes suelen trabajar a voltajes DC más altos, ya que reduce considerablemente las intensidades y secciones de cable con los que hay que trabajar.

Para evitar sobrepasar los voltajes máximos a la hora de configurar las cadenas de paneles, se conectan paneles en serie y despues en paralelo, con la condicion de que son siempre los mismos paneles y la misma cantidad por cadena. en nuestro anterior ejemplo se conectarían las 3 en serie.

Si quisieramos añadir 1 panel más, conectaríamos los paneles de la siguiente manera:  2 cadenas en paralelo de 2 paneles en serie. Asi nunca sobrepasaríamos los 150VOC ya que limitamos la tensión de trabajo a unos 80-85 V en el peor de los casos. 5 paneles no sería factible, pero 6 paneles si; serian 2 cadenas e 3 paneles en serie cada uno alcanzando un voltaje máximo de unos 130-135VOC tambien en el peor de los casos.

BlackBull

BB124/30
